瓷砖一经出现，就以其干净卫生、坚固美观而被人们接受和喜爱，但近几年来，瓷砖在粘贴后经常出现空、鼓、脱落的问题，使得业主、施工人员，瓷砖经销商之间产生矛盾，给各方带来烦恼。这里我们来分析下瓷砖出现问题的具体原因，希望能够避免以后再发生这样的问题。

        一、材料方面

        A、瓷砖：目前市面上瓷砖较早期瓷砖，在质量上有了大幅的提升，不同厂家的瓷砖吸水率、热膨胀系数都不一样。而瓷砖自身的这些特点，决定了瓷砖的粘贴强度。

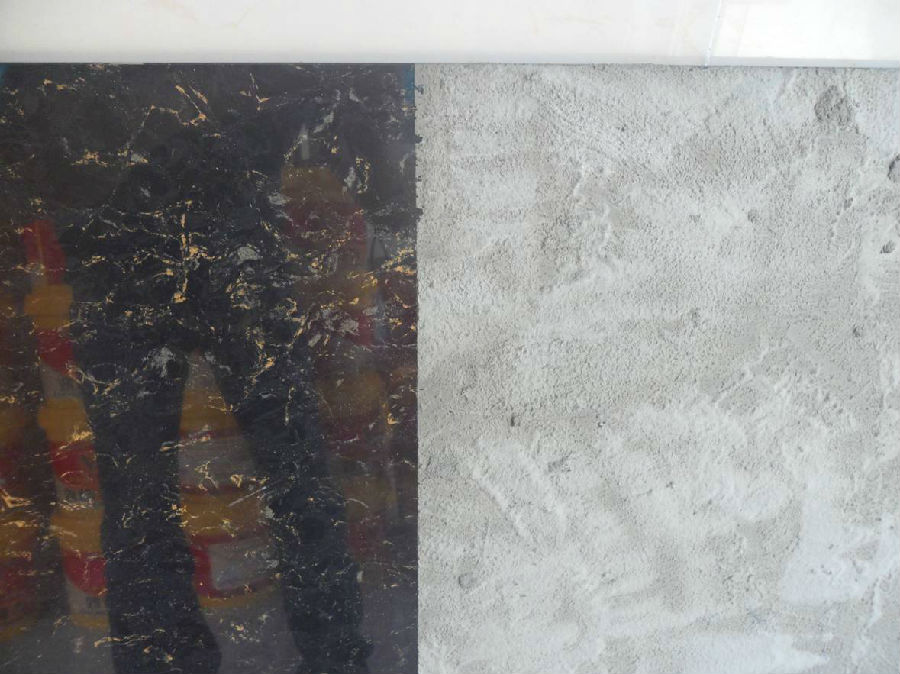

       1吸水率：吸水率大的瓷砖，在铺贴前需要泡水，由于吸水率大，水泥砂浆也比较容易浸入瓷砖背面，与瓷砖良好的粘结。反之，吸水率越小的瓷砖，如玻化砖、全瓷砖等，水泥砂浆就粘不住，常表现为砖掉了后水泥牢固的粘贴在墙上。

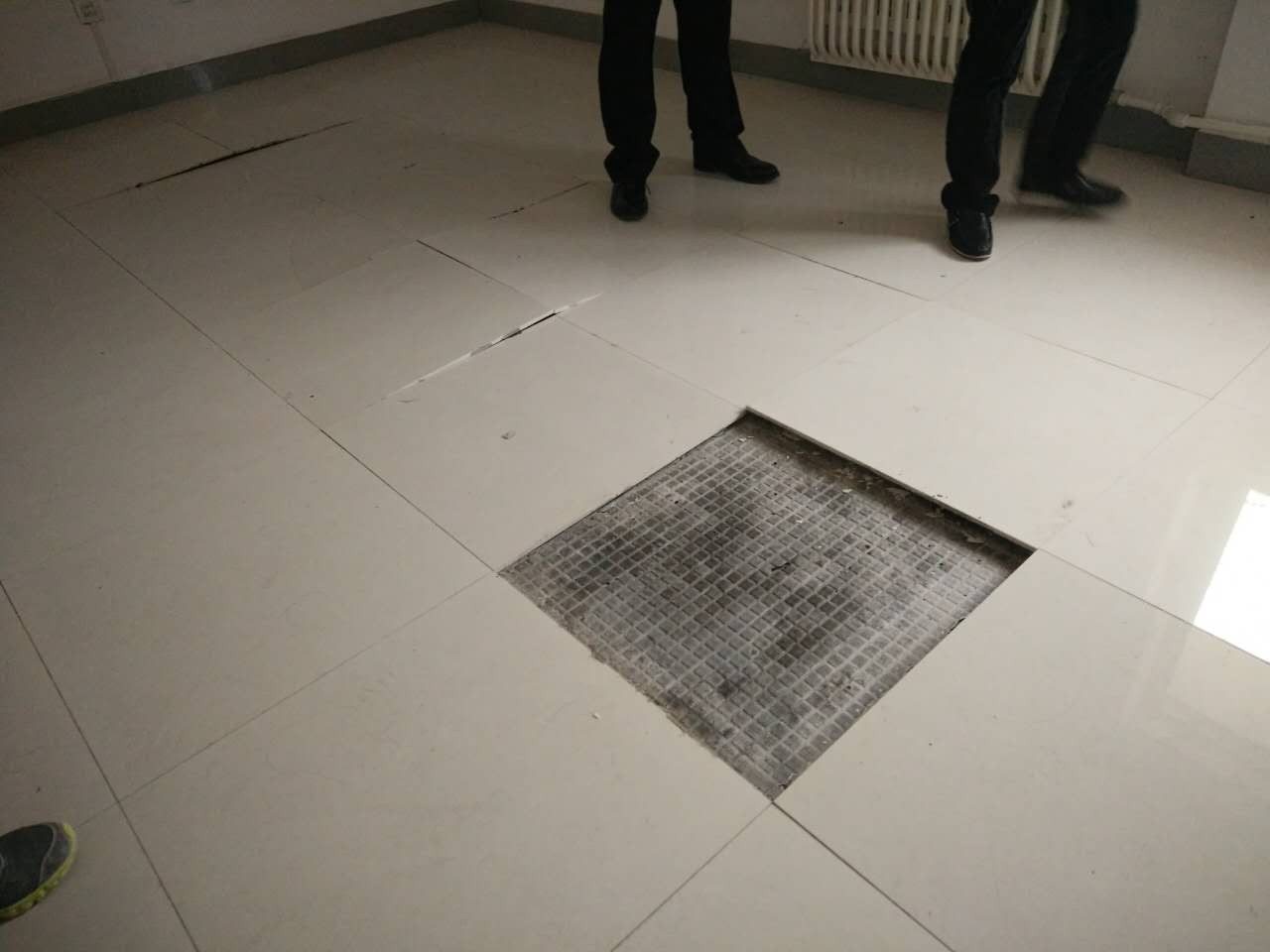

       2、热胀系数：瓷砖与水泥砂浆的热胀系数不相同（密度越大，热胀系数越大），表现为贴好的瓷砖在遇冷受热时变形量不一样，反复的在粘接面上产生的剪切力会使局部的瓷砖松动，脱落。另外，瓷砖铺贴不留缝（或者留缝宽度不够），瓷砖受热膨胀没有空间释放应力，会产生鼓起，脱落。由于不同瓷砖的热胀系数不同，同一工人施工，这家完好，那家鼓起，让工人说就成了瓷砖质量不好。其实是瓷砖的质量更好了，密度更大热胀系数更大，同样的自然缝，留在质量好的砖间，就出现鼓起的问题了。

        B、粘贴材料（辅材）

        1、砂浆：由于传统的砂浆是买回水泥，砂子，在现场混拌，砂浆的质量难以控制，砂子的含土量，砂子的粗细程度，砂子水泥的配比量，人工搅拌的均匀程度，都会直接影响倒瓷砖的粘贴质量。

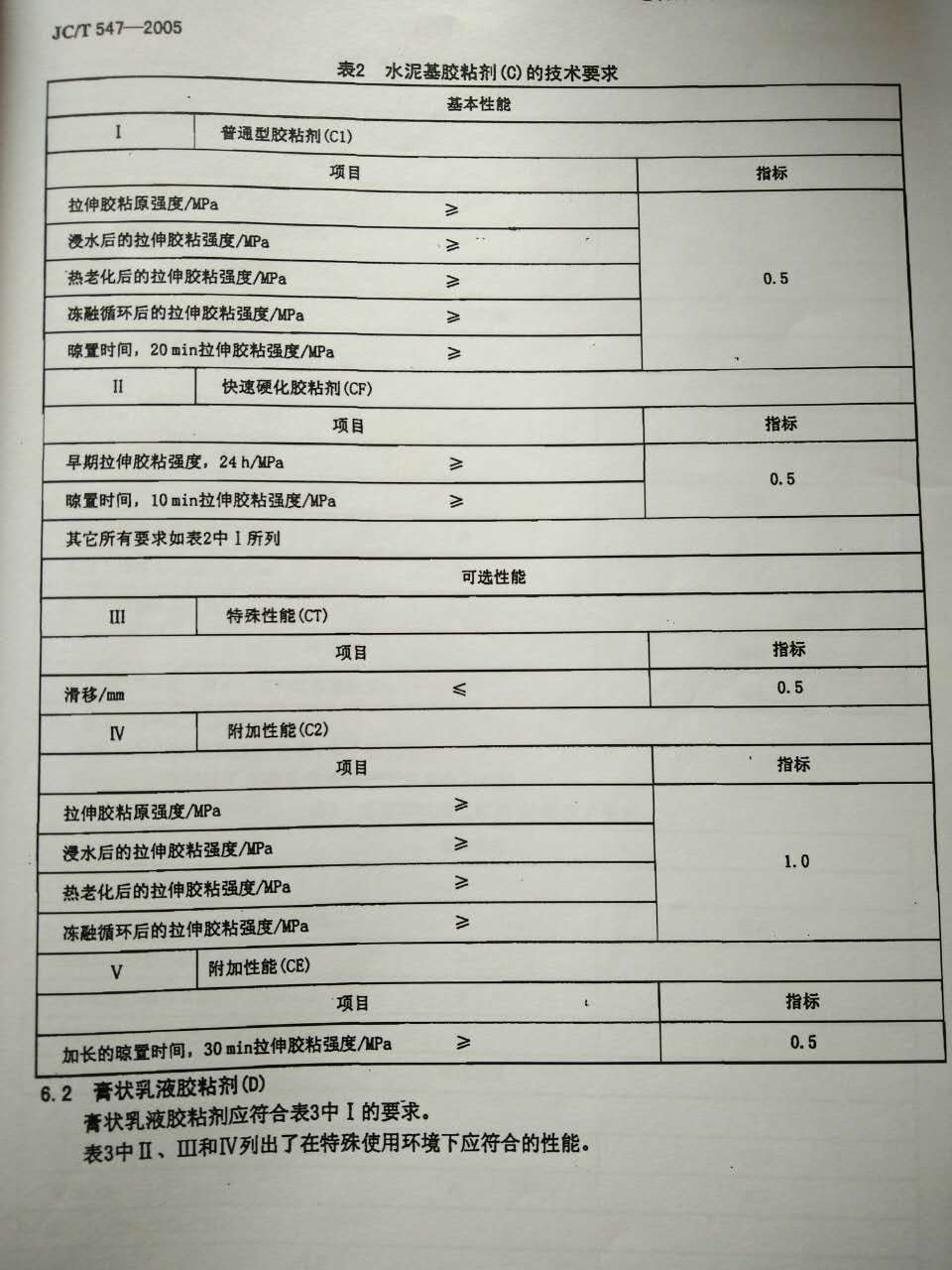

        2、瓷砖胶：面对大量的瓷砖脱落，各生产厂家也竞相推出瓷砖胶这一产品，在市场竞争及经济利益的驱动下，不同厂商的瓷砖胶质量也不相同。中国建材行制定了业陶瓷墙地砖水泥基胶粘剂（C1型和C2型）的标准，可偏偏就有厂家生产不达标的产品，且自我赋名我们生产的是C0.5型的瓷砖胶。这也就产生了有些业主用瓷砖胶粘贴瓷砖同样产生瓷砖脱落的现象。选用好的、合格的、适合自己瓷砖的瓷砖胶产品，是避免瓷砖脱落的唯一选择。

       二、施工方面

       三分材料七分手艺，好的材料还需要好的施工工艺配合。

       1、基层处理：对于不符合瓷砖粘贴的基需要对基层进行改造处理。基层强度不够，是原墙面施工时水泥含量少，出现脱砂，起鼓，脱落，则需要去除原来基层，重新处理到符合瓷砖粘贴的标准（国标：拉拔强度0.4MPa），对于基面已经收光，或者基层过于光滑，则需要刷涂界面剂甚至强度更高的瓷砖胶（天一众合环保建材公司生产的壁虎牌瓷砖背胶，刷涂于瓷砖光面也能产生1.2MPa的拉拔强度）。

       2、选用合适的瓷砖胶产品，天一众合环保建材公司生产的瓷砖胶，是以粘贴对象命名的，便于使用者选择。例如粘石材对应的是石材粘结剂，马赛克对应马赛克粘结剂，玻化砖及全瓷砖对应玻化砖粘结剂，普通釉面瓷砖及泡水砖对应瓷砖粘结剂，每种粘结剂生产时都做过研究测试。粘贴产品使用不当，也会可能会出现问题。

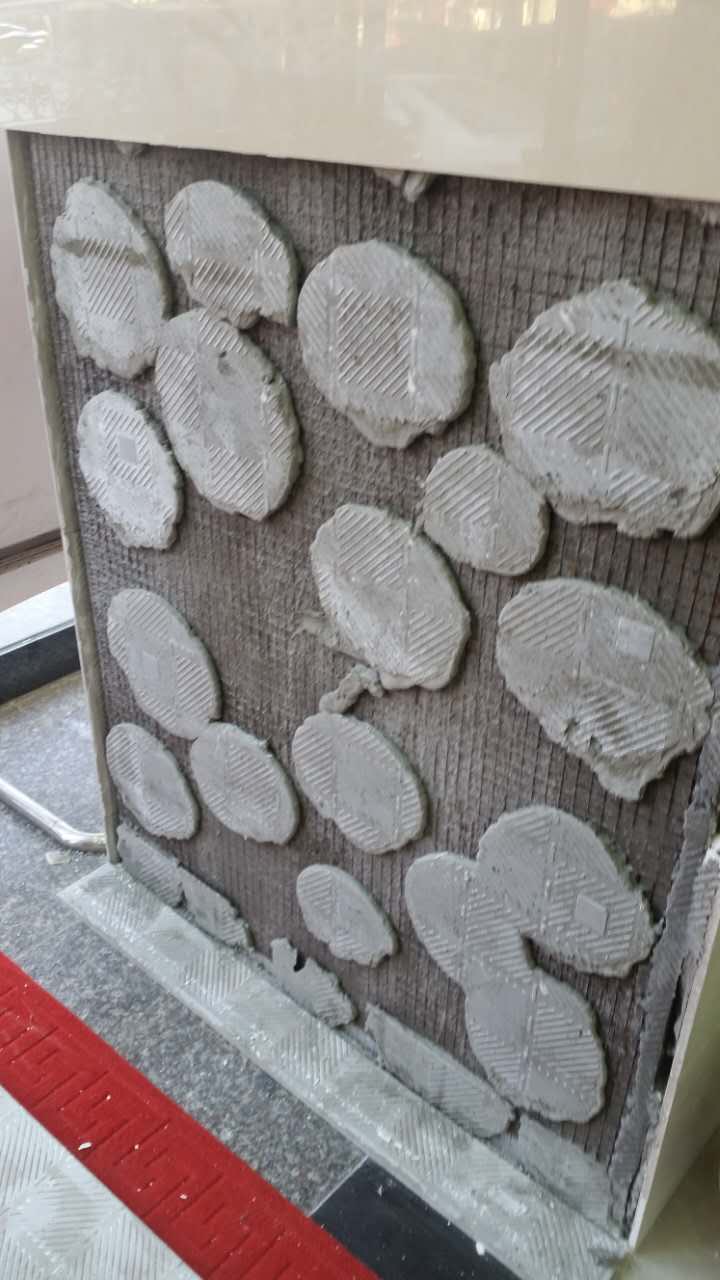

        3、选择有经验的工人，铺贴实在！很多工人在贴砖的时候习惯将粘结材料堆抹倒砖背后，有经验的工人能控制灰量多少，能够粘满砖与基层之间的空间。要坚决避免“点粘”的施工方式，不能因为瓷砖胶比砂浆成本高，就采取打点粘贴；甚至给瓷砖胶产品中参如水泥砂浆的施工方法。

       4、瓷砖背后的白色物质及浮灰一定要清除。

       5、切记瓷砖铺贴要留缝！以避免热胀产生的空鼓。

       综上所述：瓷砖铺贴之所以产生空、鼓、脱落，无非就以下几个方面的原因

       1、 基层不够坚实，空鼓发生与基层与粘结材料之间。

       2、粘结材料选用不合适，或者选用了不合格的粘结材料。瓷砖与粘结材料分离。

       3、施工方法不正确：1）粘结剂使用不当，选用不当，或者掺入砂子水泥；2）施工时粘贴不实在，局部或者较大面积粘贴不牢；3）瓷砖背后的白色物质及浮灰要清除；4）瓷砖铺贴不留缝隙，瓷砖受热膨胀直接鼓起脱落。

       只要我们注意避免上述个方面的因素，瓷砖贴哪里都牢固、放心。
